許多生產(chǎn)廠家在電子產(chǎn)品在焊接時經(jīng)常會出現(xiàn)一些不良現(xiàn)象，給正常工作帶來的不少麻煩，但是又不知道如何解決，今天我們便來分享下常見焊錫不良的原因及對策。

首先了解下影響焊錫不良的幾個基本因素。

1.生產(chǎn)設(shè)備的偏差因素：機(jī)械設(shè)備故障所帶來的偏差，導(dǎo)致焊接時間過長或者太短；

2.材料因素：板材上有雜質(zhì)，或者有斷裂，焊錫材料不適用于板材或者其他焊接物；

3.環(huán)境因素：機(jī)械設(shè)備參數(shù)不正確導(dǎo)致的溫度、傳送帶速度、浸泡深度等問題。

找出問題的步驟。

1.檢查機(jī)械設(shè)備：使用特殊的電子儀器輔助檢查機(jī)械設(shè)備是否出現(xiàn)部件老化或者故障；

2.校驗設(shè)備參數(shù)是否設(shè)置正確：檢查各項參數(shù)是否正確；

3.檢查板材表面是否有雜質(zhì)或斷裂，焊錫材料成分配比是否適用于板材；

常見焊錫不良的種類及對策：

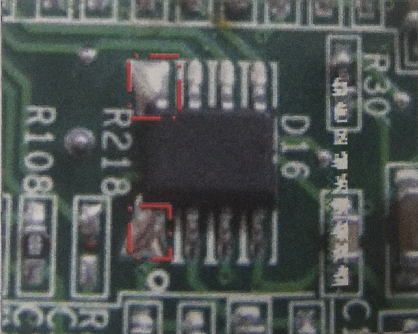

一、潤濕不良

潤濕不良是在焊錫材料熔化后，錫無法包裹住被焊接物表面，使焊接物的金屬裸露在外導(dǎo)致的焊接不良。

原因以及對策：

1.外界污染：PCB板材和元器件都有被污染的可能性，污染物包括油、蠟、灰塵等，統(tǒng)稱為雜質(zhì)，可以選擇適當(dāng)?shù)姆绞角宄笤龠M(jìn)行焊接。

2.PCB板材氧化：PCB板暴露在空氣中時間過長或者制造過程中出現(xiàn)烘干不良等問題，都會出現(xiàn)氧化現(xiàn)象，對此我們可以選用活性較強(qiáng)的助焊劑，或者用化學(xué)溶劑進(jìn)行蝕刻，如用強(qiáng)酸類溶液適當(dāng)稀釋后擦拭氧化處，此種方法清洗后必須盡快過錫，不然會造成更為嚴(yán)重的氧化。

二、潤焊不均勻

當(dāng)焊錫已經(jīng)潤焊焊接物表面，但是經(jīng)過一段時間后，部分的錫因為不能附著而堆積，這些堆積的錫會形成“水滴狀”，從而使焊點不太平整。

原因及對策：

1.焊接表面氧化：使用化學(xué)剝離清除表面氧化膜后重新焊接。

2.焊接面受污染：焊接過程中焊接面受污染而不能均勻焊接，此時焊面的表面張力也會不均勻，部分錫會因為“流動性”大于錫的“內(nèi)聚力”，而使錫脫落，造成不均勻的表面，可使用高溫氧到熔錫，在用案件來進(jìn)行焊接。

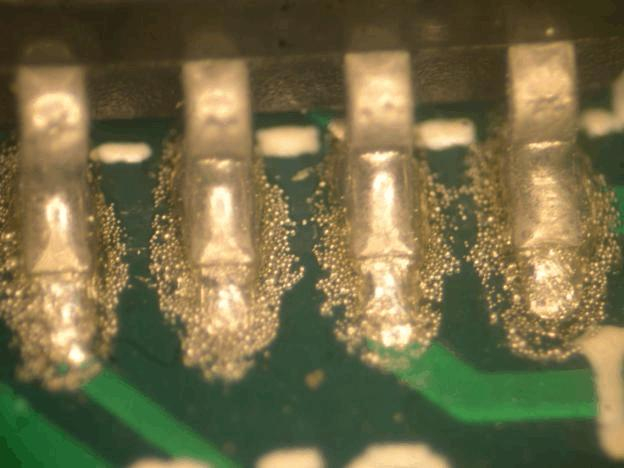

三、錫球

錫球大多數(shù)發(fā)生在PCB零件面，由于PCB過錫時未干的助焊劑揮發(fā)，或者空氣中水汽太多，當(dāng)這些水分接觸到高溫的熔錫時，氣體大量膨脹，造成錫的爆發(fā)，錫就被噴涌而出形成錫球。

原因及對策：

1.PCB板預(yù)熱不夠：預(yù)熱時間不夠會導(dǎo)致助焊劑的殘留，稍微增加預(yù)熱時間即可。

2.焊接環(huán)境濕度較高：使用氣刀進(jìn)行作業(yè)，不僅可以幫忙預(yù)熱，也可預(yù)防夾具帶水分回來，能有效預(yù)防錫球的產(chǎn)生。

3.有濕的板材或工具：在制作過程中應(yīng)隨時注意是否有濕的零件或者工具在其中，多檢查發(fā)現(xiàn)后吹干再使用即可。

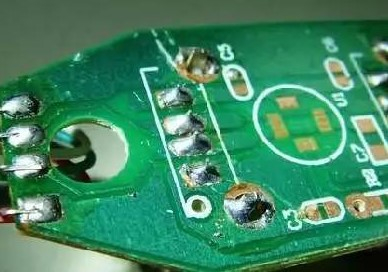

四、冷焊

冷焊是指焊錫在凝固過程中，PCB板與元器件產(chǎn)生移位所形成，這種移位會導(dǎo)致錫鉛合金結(jié)晶過程不能完全進(jìn)行，減低的了合金的強(qiáng)度，而產(chǎn)生的焊點不平滑，如同碎玻璃表面一樣，嚴(yán)重時甚至?xí)屑?xì)小的裂縫或者整個焊點斷裂。

原因及對策：

1.輸送軌道的傳送帶振動：檢查傳送帶上是否有殘留的金屬顆粒，及時發(fā)現(xiàn)并清除。

2.機(jī)械軸承馬達(dá)轉(zhuǎn)動不平衡：建議對馬達(dá)進(jìn)行修理或更換。

冷焊發(fā)生后可采用補焊的方式進(jìn)行返修，嚴(yán)重時可考慮重新過錫。

五、虛焊

焊點未能完全焊接到孔壁頂端，四周沒有被錫包覆，多發(fā)生于雙層板和多層板。

原因及對策：

1.焊孔錫不足：貫穿孔內(nèi)有雜質(zhì)或零件孔與零件腳比率不正確，發(fā)生此問題時需檢查板材是否清理干凈，零件與板材之間是否有差異。

2.貫穿孔壁潤錫不良：零件及PCB板材焊錫性不良或防焊油流入孔內(nèi)，如板材無法變動，應(yīng)選擇更換更高性能的焊錫材料。

3.助焊劑失去活性：助焊劑過度受熱而失去活性，適當(dāng)降低溫度或者受熱時間。

六、包焊

包焊是指焊點被過多的錫覆蓋，從而無法判定其是否為標(biāo)準(zhǔn)焊點。

原因及對策：

1.過錫深度不正確：過錫時間或者浸錫時間太久，應(yīng)適當(dāng)降低。

2.助焊劑不匹配：助焊劑活性與實際需求不匹配，應(yīng)更換更為合適的助焊劑產(chǎn)品。

七、橋連

橋連是指兩個焊點間焊錫相連，導(dǎo)致焊點與焊點連接在一起，橋連發(fā)生時會造成PCB板短路。

原因及對策：

1.焊接時速度過快：太快的焊接速度容易使上一個未干的焊點拉錫到下一個焊點造成橋接，應(yīng)適當(dāng)降低焊接速度。

2.PCB板或元器件腳有雜質(zhì)：雜質(zhì)會引導(dǎo)錫流的走向，從而導(dǎo)致橋連，進(jìn)行焊接作業(yè)時記得清潔PCB板或者元器件。

3.沾錫過多：過多的沾錫會導(dǎo)致兩個焊點間的間隙變小，因此容易發(fā)生橋連，應(yīng)當(dāng)減少沾錫量。

以上便是常見焊錫不良的原因及對策，謝謝大家觀看，更多焊錫相關(guān)的內(nèi)容可以關(guān)注東莞綠志島進(jìn)行查看，我們會經(jīng)常更新資訊，歡迎關(guān)注！
