近幾年mini LED爆火,由于其性能優秀,能大幅度提高顯示器的使用體驗,而受到廣大消費者的鐘愛,各大顯示器廠商都相繼研發mini LED的產品,并大力生產推出。錫膏作為新型焊接材料自然也不會缺席mini LED顯示器的制造,今天我們就來聊一聊mini LED芯片刺晶工藝對錫膏有什么要求?
什么是刺晶工藝?
刺晶工藝是在mini LED制造過程中所用到的其中一種工藝,是指將mini LED芯片通過刺穿晶圓并將芯片轉移到另一個基板上的技術。這種技術的優點在于可以實現高密度的mini LED芯片制造,同時保證芯片的質量和穩定性,與傳統的COB技術相比,mini LED的芯片尺寸更小,像素密度更高,因此可以實現更高的分辨率和更好的色彩表現。
錫膏在這個過程中起到什么作用?

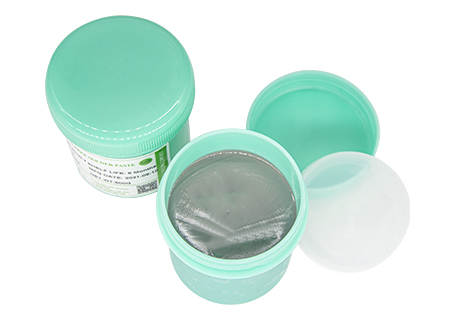

在mini LED芯片刺晶轉移的工藝過程中,錫膏的主要作用就是幫忙把mini LED芯片固定在基板上,以便進行后續的加工和封裝。
具體來說,錫膏作為一種導電性較好的粘合劑,通常由導電顆粒、樹脂和溶劑等成分組成。在mini LED芯片刺晶轉移的過程中,錫膏的導電性能不僅可以保證mini LED芯片與基板之間的電信號傳遞,確保mini LED顯示器和背光源的正常工作,同時錫膏的黏性和粘度也可以幫助mini LED芯片固定在基板上,防止其在后續加工過程中偏移或者脫落。
綜上所述,錫膏在這個過程中起到了提高mini LED芯片可靠性和穩定性的作用,保證mini LED顯示器 和背光源的高品質與長壽命。
mini LED芯片刺晶工藝對錫膏有什么要求?
根據上面所講可以知道,在mini LED芯片刺晶轉移工藝的過程中,對錫膏的粘著力與導電性方面有著一定的要求。
粘著力方面:錫膏具有足夠強的粘著力才能將mini LED芯片牢牢地粘在基板上,以確保工藝過程中不會出現偏移或者松動脫落。當然,錫膏的粘著力也不能過強,否則可能會導致mini LED芯片在后續的加工過程中難以去除,需要根據基板材料的性質和表面狀態靈活更換,較為光滑的表面就需要粘著力大的錫膏,以確保芯片的穩定性;而如果基板較為粗糙則需要粘著力稍小的錫膏,以便在后續加工中容易去除。
